流化床干燥機系列
內加熱流化床干燥器
詳細說明
常州市龍溪干燥設備有限公司新研發的NRLG型～內加熱流化床干燥機是在常規流化床干燥和間接加熱式干燥基礎上發展起來的一種新型干燥技術。它將管式熱交換器沉浸在流態化干燥物料中，物料脫水所需熱量分別由埋管熱交換器和流化用熱空氣提供的一種高效節能干燥器。該設備廣泛用于精制鹽、純堿、過碳酸鈉、元明粉等物料的干燥和冷卻。
內加熱流化床干燥機工作原理：
物料進入內加熱流化床干燥區與熱空氣在布風板上方接觸，熱空氣一方面使物料保持正常的流化態，另一方面與物料進行熱交換，加熱物料并使水分蒸發，然后進入冷卻床與外界同溫的且經過濾的冷卻風接觸使其保持流態化，由冷卻風和內加熱流化床內置式換熱器共同提供冷量，使物料降溫，合格物料經星型卸料器排出流化床。含塵氣體旋風、洗滌塔凈化后由引風機排入大氣。
內加熱流化床干燥機性能特點：
1、節能高效，由于大部分熱量是由換熱效率約在90%的內置熱交換器提供，熱空氣主要是作為保證正常流態化的動力媒體，比常規流化床干燥機所需熱空氣量大大降低，因此其系統電耗及排氣熱損失也相應減少，干燥效率高。
2、占地面積小，系統投資省。
3、由于內加熱流化床的系統操作氣速比常規流化床低，可有效地降低流化床內的物料夾帶和揚析損失，相應降低了除塵系統的負荷，減輕了環保壓力。
4、采用特殊的布風板，可防止漏料。
內加熱流化床干燥機適用范圍：
己二酸、純堿、精制鹽、過碳酸鈉、芒硝、氯化鉀、硝酸鉀、氯化銨、聚苯乙烯、ABS塑料、丙烯腈、丁二烯、苯乙烯三元共聚物、硝酸銨、硫酸銨、氯化鈣、甲酸鈣、葡萄糖鈣、次氯酸鈣、硫酸鈣、酪素、纖維素衍生物、檸檬酸、煤、硫酸銅、結晶糖、磷酸二銨、磷酸二鈣、成粒瓷土、成粒肥料、對苯二酚、硫酸鐵、乳糖、乳膠樹脂、賴氨酸、硫酸鎂、季戊四醇、藥品、乙烯、丙烯、、碳酸鉀、氯酸鉀、磷酸鉀、酒石酸鉀、鋼屑、聚氯乙烯、污水污泥、碳酸氫鈉、溴化鈉、碳酸鈉、氯酸鈉、甲酸鈉、大豆、大豆制品、淀粉、淀粉衍生物、酒石酸、對苯二甲酸、二氧化鈦、尿素、維生素等。

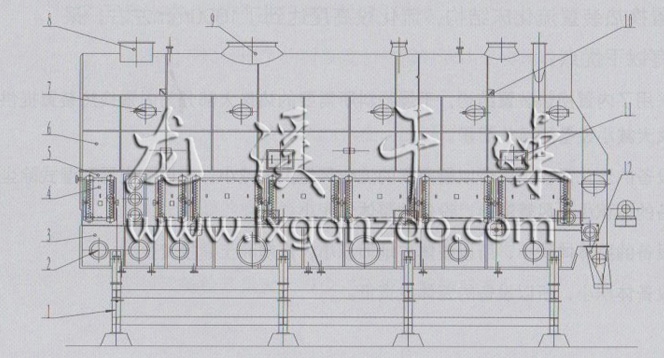

NRLG型內加熱流化床設備圖：
1、支腿 2、進風口 3、風箱 4、換熱器 5、流化段 6、吸氣殼體 7、人孔門 8、進料口 9、出風口 10、吊耳 11、出料口
技術參數:
|
型號 |
流化面積（m2） |
裝機功率（KW） |
蒸汽壓力（Mpa） |
蒸汽消耗（Kg/h） |
進口風溫℃ |
外形尺寸（L×W×H）mm |
占地面積（m2） |
|
NRLG2.0 |
2 |
15 |
0.2-1.0 |
400-1000 |
100-300 |
3000×1300×4500 |
45 |
|
NRLG2.5 |
2.5 |
20 |
|
600-1200 |
|
3500×1300×4500 |
55 |
|
NRLG3.0 |
3 |
22 |
|
1400-2200 |
|
3600×1400×4500 |
65 |
|
NRLG3.5 |
3.5 |
30 |
|
1000-2000 |
|
4000×1500×4500 |
80 |
|
NRLG4.0 |
4.0 |
32 |
|
1200-2000 |
|
4600×1600×5000 |
90 |
|
NRLG5.5 |
5.5 |
35 |
|
1400-2200 |
|
5000×1650×5000 |
100 |
|
NRLG6.0 |
6 |
38 |
|
1600-2800 |
|
6000×1700×5000 |
110 |
|
NRLG7.0 |
7 |
40 |
|
1800-3200 |
|
6600×1750×5000 |
120 |
|
NRLG8.0 |
8 |
45 |
|
2000-2800 |
|
7500×1800×5000 |
130 |
|
NRLG10 |
10 |
55 |
|
2400-3600 |
|
10000×1900×6500 |
140 |
|
NRLG15 |
15 |
60 |
|
3200-4400 |
|
15000×1900×6500 |
200 |
|
NRLG20 |
20 |
68 |
|
4000-6000 |
|
20000×2000×7000 |
240 |
